Remorque autochargeuse Jolex DL1650 – 20 000 lb
La remorque autochargeuse Jolex DL1650 combine une remorque plateforme galvanisée N&N Rhinos Junior. Elle inclut une chargeuse Jolex DL1650 avec rotation à 360°. Elle comprend aussi un groupe hydraulique autonome. Elle sert à charger, transporter et décharger des billots entre-autres..
Elle permet aussi de déplacer des palettes, de gros bacs a bleuets et divers matériaux.
.
| Spécifications principales | |
| 🏗️ Chargeuse | Jolex DL1650 – rotation 360° |
| 📏 Portée maximale | 16′ 6″ avec grappin |
| 🏋️ Capacité de levage | 5 000 lb à 9 pi / 1 885 lb à pleine portée |
| 🦾 Grappin | 52 po – rotation continue |
| 🍴 Fourche | Kinshofer KM420 – capacité nominale 6 000 lb |
| ⚙️ Hydraulique | Groupe autonome – Honda GX390 |
Réponse en moins de 24h ouvrables
- Service après-vente partout au Lac-Saint-Jean
- Pièces disponibles rapidement
- Inspection complète
Images de l’équipement
Description

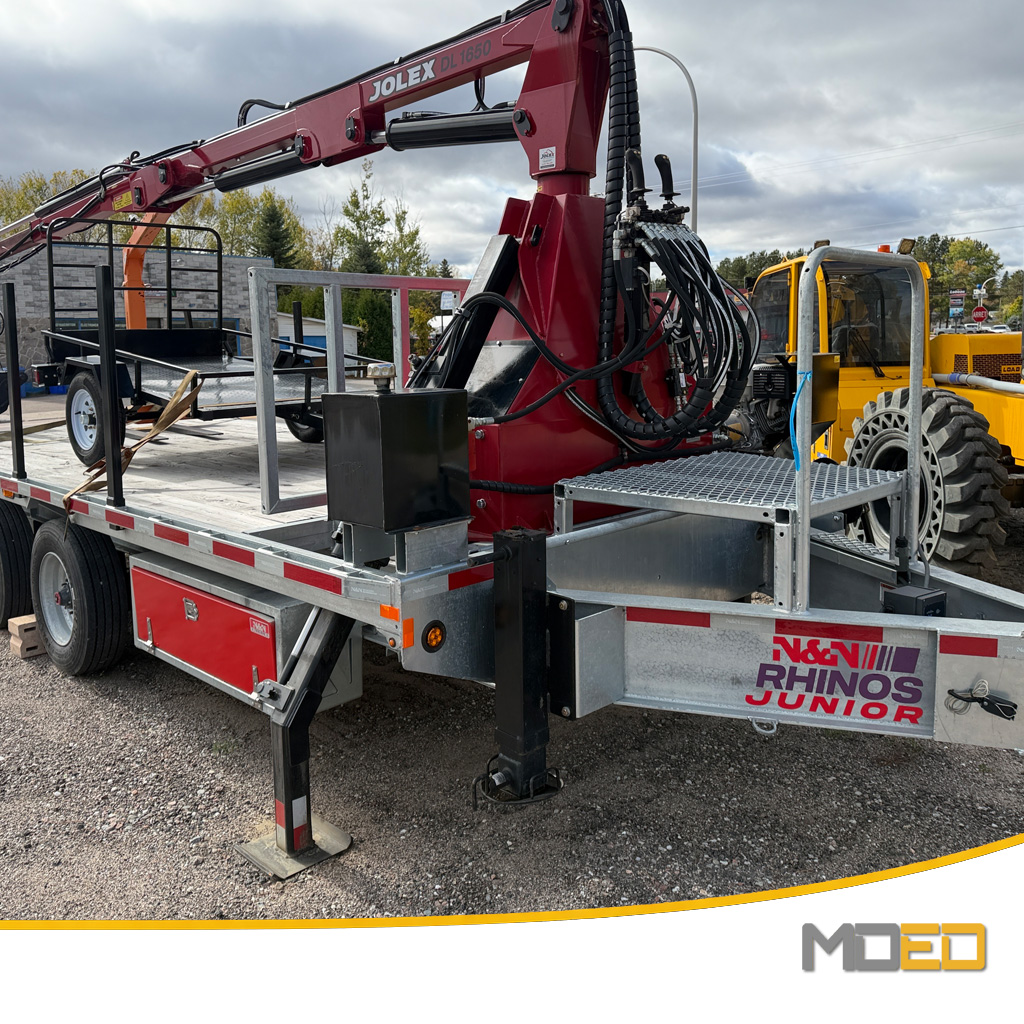

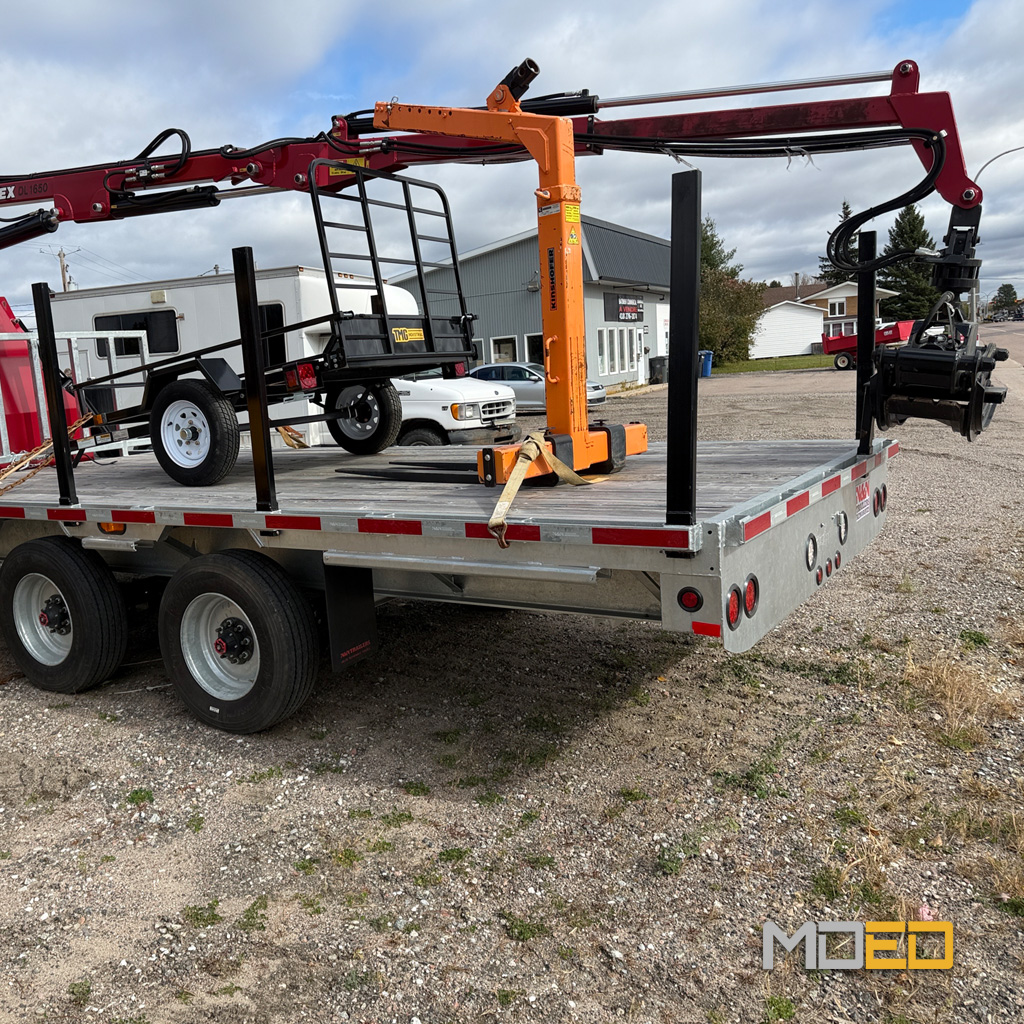

Jolex DL1650 – Charger, transporter et décharger les billots avec le même ensemble
La remorque autochargeuse Jolex DL1650 est conçue pour une fonction très efficace. Elle permet de charger, transporter et décharger des billots avec le même ensemble. Vous n’avez pas besoin d’une chargeuse en plus au départ ou à l’arrivée.
Cette configuration 2024 réunit une remorque plateforme galvanisée N&N Rhinos Junior. Elle comprend aussi une chargeuse hydraulique Jolex DL1650 à rotation 360°. Un groupe hydraulique autonome complète l’ensemble. Il est entraîné par un moteur Honda GX390.
Équipée d’un grappin de 52 po à rotation continue, la DL1650 saisit les billots au sol. Elle les positionne sur la plateforme. Puis, elle les décharge à destination.
La polyvalence de l’ensemble va toutefois plus loin. Le grappin peut être remplacé par une fourche Kinshofer KM420. Son système mécanique compense automatiquement le déplacement du centre de gravité, sous charge. Cette configuration permet de manipuler des palettes et de grands bacs. Elle inclut aussi les grands bacs utilisés pour la récolte et la manutention des bleuets.

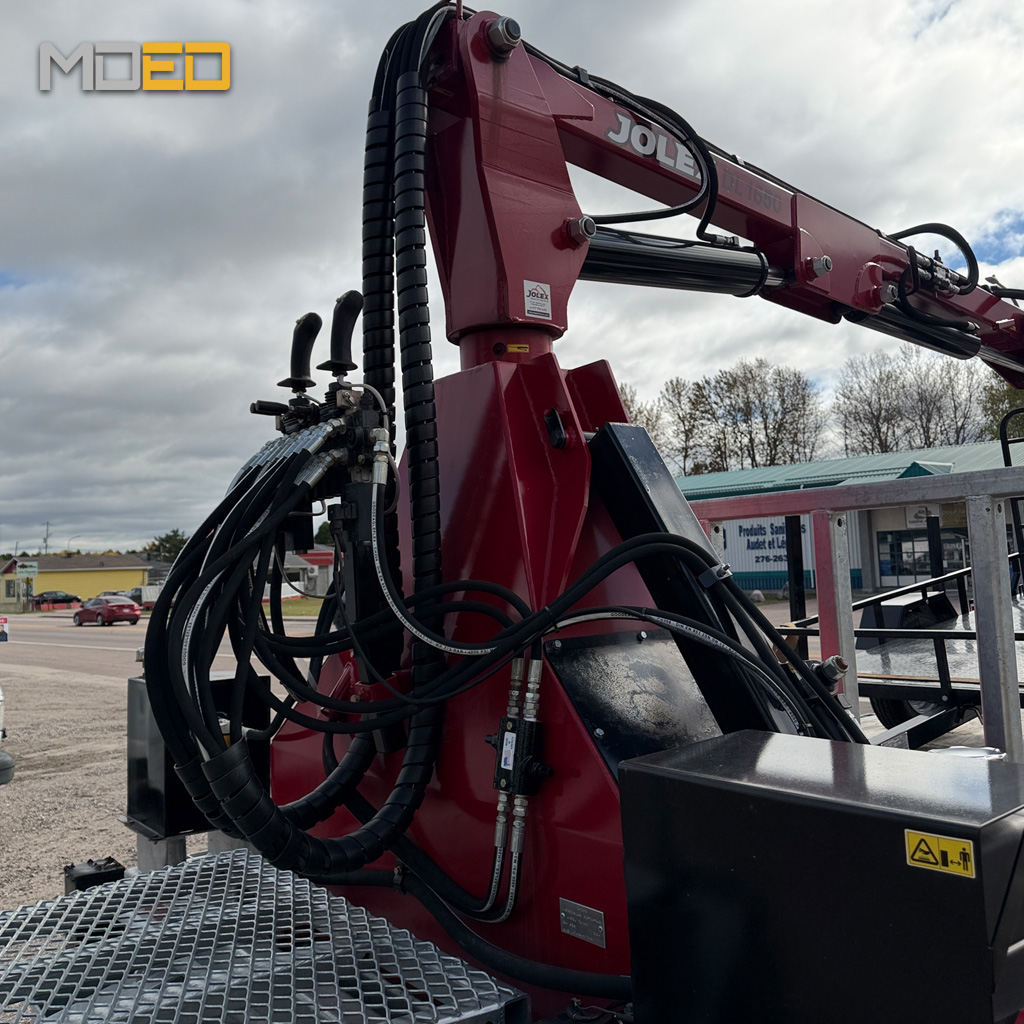

Chargeuse Jolex DL1650 à rotation 360°
La Jolex DL1650 offre une rotation complète de 360°. L’opérateur peut ainsi travailler tout autour de la remorque. Il peut déplacer les charges entre le sol et la plateforme.
Avec le grappin installé, sa portée maximale atteint : 5,03 m (16′ 6″)
La capacité de levage varie selon la distance entre la charge et la grue :
- 2 268 kg (5 000 lb) à 9 pi;
- 855 kg (1 885 lb) à pleine portée de 16′ 6″.
Cette combinaison de portée et de capacité convient bien à la manutention des billots. Elle permet d’aller chercher une charge loin de la plateforme. Cela facilite les opérations de chargement et de déchargement.

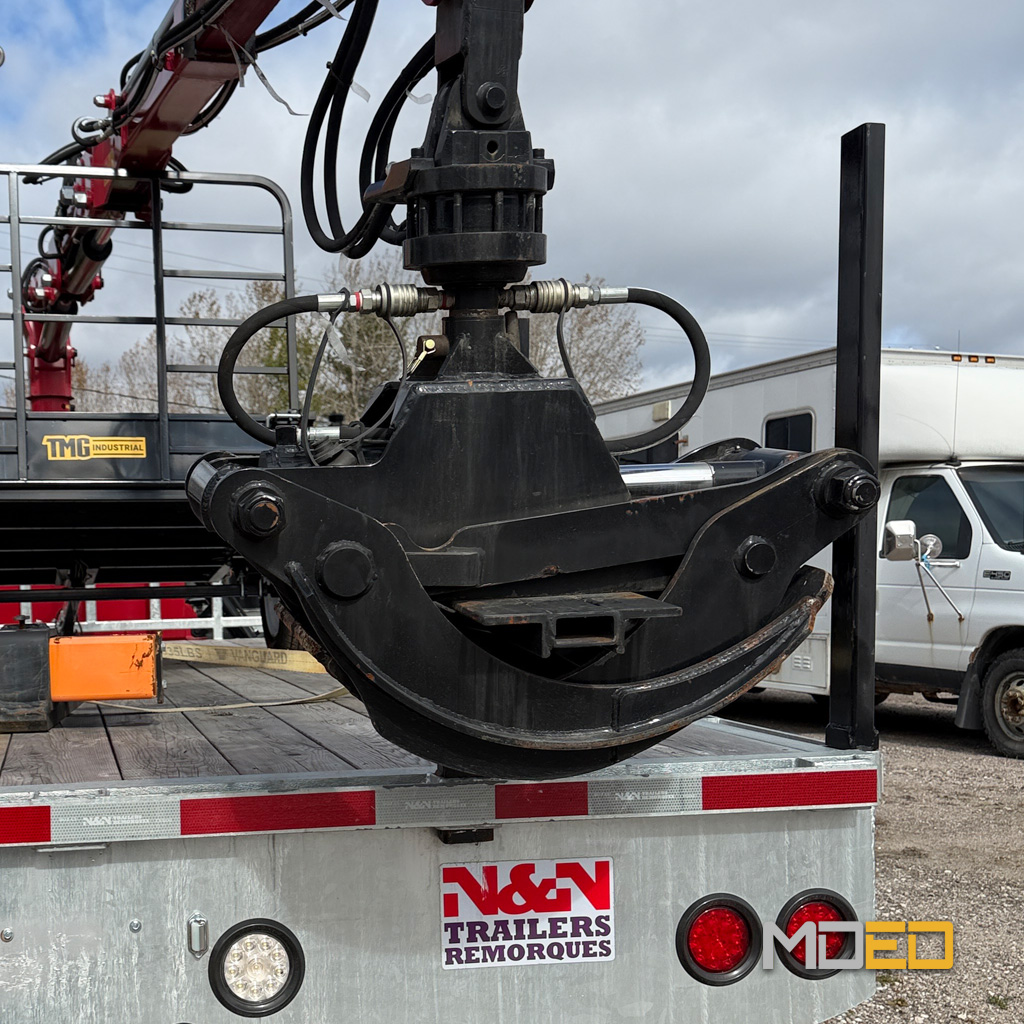

Grappin de 52 po à rotation continue
Le grappin de 52 po constitue l’outil principal de la DL1650 pour les applications forestières et la manutention du bois.
- Son ouverture maximale atteint : 1 321 mm (52 po)
- avec une fermeture d’environ : 102 mm (4 po).
La rotation continue du grappin permet d’orienter les billots pendant leur déplacement et facilite leur positionnement sur la plateforme.
Cette configuration convient particulièrement à la manutention de :
- billots;
- bois;
- matériaux forestiers;
- charges longues ou irrégulières pouvant être saisies par le grappin.

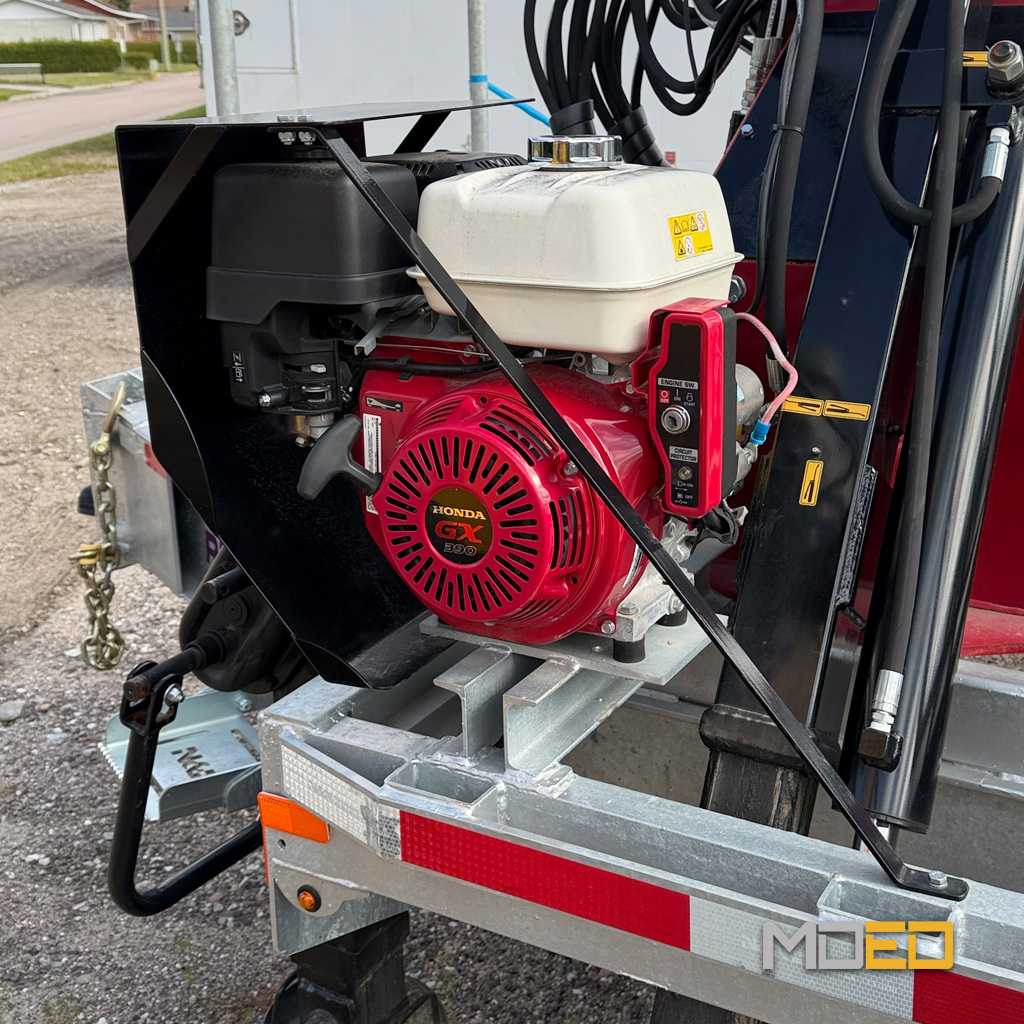

Groupe hydraulique autonome Honda GX390
La DL1650 dispose de son propre groupe hydraulique autonome, entraîné par un moteur Honda GX390.
- Le système fonctionne avec une pression de : 2 300 psi
- et un débit recommandé de : 8 à 15 GPM.
La chargeuse n’a donc pas besoin d’utiliser le circuit hydraulique du véhicule qui tire la remorque. Son système hydraulique voyage avec l’ensemble et demeure disponible pour les opérations de chargement et de déchargement.
⚙️ Points forts
🪵 Une véritable solution autochargeuse pour les billots
La vocation première de l’ensemble est la manutention et le transport de billots. La chargeuse installée directement sur la remorque permet d’effectuer avec le même équipement :
chargement → transport → déchargement
Cette autonomie devient particulièrement intéressante lorsqu’aucune autre chargeuse n’est disponible sur le site.
🔄 Rotation complète de 360°
La rotation à 360° de la DL1650 permet de travailler des deux côtés de la remorque. Elle permet aussi d’atteindre les charges autour de celle-ci. Elle facilite également le positionnement des billots sur la plateforme lors du chargement.
📏 Portée maximale de 16′ 6″
La portée maximale de 5,03 m (16′ 6″) avec le grappin permet d’atteindre une charge. Cette charge peut se trouver à une certaine distance de la remorque. Cette portée donne à l’opérateur une zone de travail importante sans devoir repositionner constamment l’ensemble.
💪 Jusqu’à 5 000 lb de capacité à 9 pi
La DL1650 peut lever jusqu’à 2 268 kg (5 000 lb) à une portée de 9 pi. Même à sa portée maximale de 16′ 6″, elle conserve une capacité de 855 kg (1 885 lb).

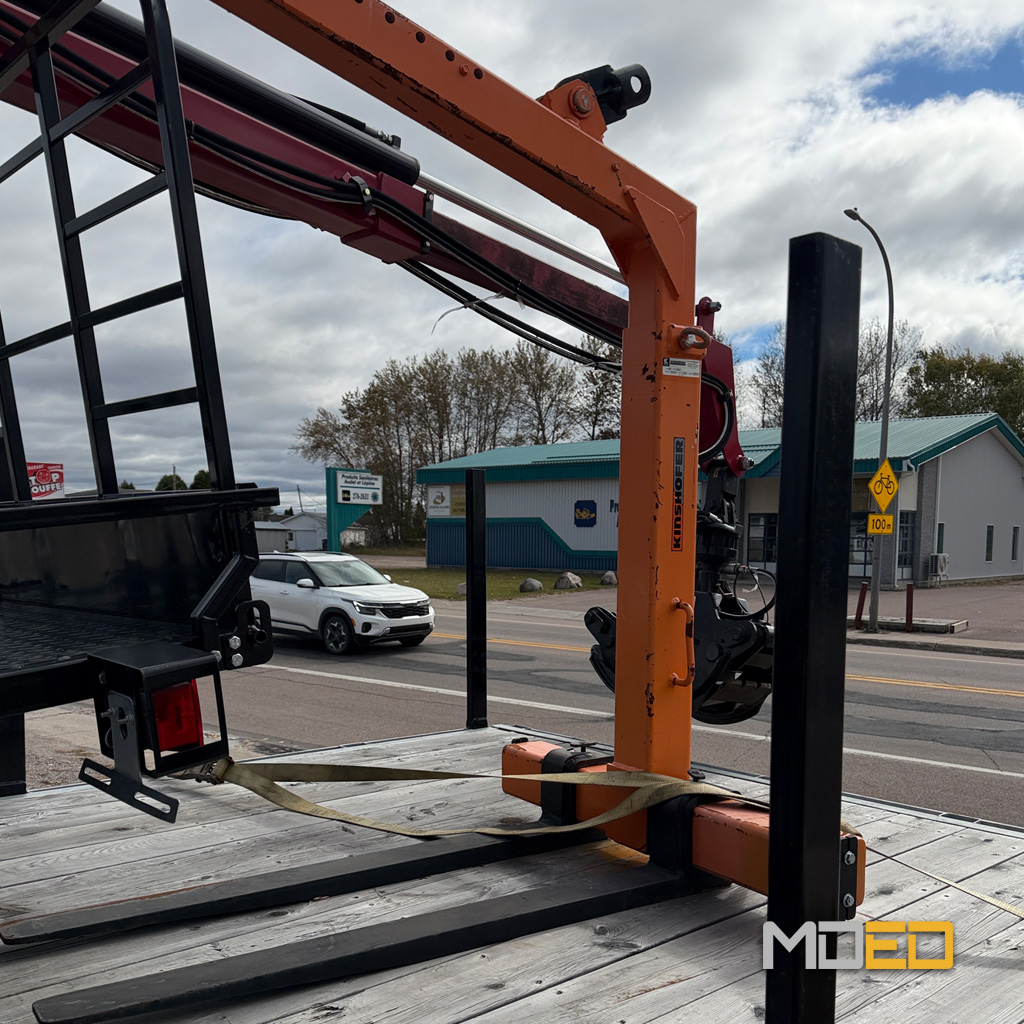

Fourche Kinshofer KM420 autonivelante
En remplaçant le grappin par la fourche Kinshofer KM420, la DL1650 peut manutentionner des charges. Ces charges sont portées par des fourchons, au lieu d’être saisies avec un grappin. Cette configuration est particulièrement intéressante pour :
- gros bacs à bleuets;
- palettes;
- bacs industriels;
- matériaux palettisés;
- autres charges pouvant être prises par le dessous.
La version KM420-4840-6000 Style A offre une capacité nominale maximale de : 2 722 kg (6 000 lb).
- Sa hauteur utile est réglable de : 1 219 à 1 727 mm (48 à 68 po).
- Les fourchons mesurent environ : 1 168 mm (46 po)
- et leur écartement peut atteindre : 1 016 mm (40 po).
- Le poids de cette configuration de fourche est d’environ :202 kg (445 lb).
Nivellement mécanique automatique sous charge
L’un des principaux avantages de la Kinshofer KM420 est son système mécanique de compensation du centre de gravité.
Lorsque la charge est soulevée, le mécanisme permet au chariot supérieur de se déplacer en fonction du centre de gravité. La fourche s’ajuste ainsi mécaniquement sous la charge afin de conserver une position adaptée pendant le levage.
Lorsque la charge est déposée, des ressorts de compression ramènent le mécanisme à sa position initiale.
Le système de compensation automatique nécessite une charge minimale d’environ : 499 kg (1 100 lb).
Cette caractéristique est très utile pour la manutention des gros bacs à bleuets. Le bac reste à niveau pendant le déplacement. Cela facilite le chargement et le déchargement.
🚀 Applications
La remorque autochargeuse Jolex DL1650 est particulièrement adaptée aux travaux de :
- chargement de billots;
- transport de billots;
- déchargement de billots;
- manutention du bois;
- travaux forestiers;
- transport de matériaux pouvant être manipulés au grappin;
- manutention de gros bacs à bleuets avec la fourche;
- chargement et déchargement de palettes;
- manutention de bacs industriels;
- transport de matériaux palettisés;
- livraisons sur des sites sans équipement de manutention disponible.
La possibilité de passer du grappin à la fourche permet de garder la vocation forestière de l’ensemble. Elle ajoute aussi une fonction de manutention très utile pour les secteurs agricole, commercial et industriel.
📊 Spécifications techniques détaillées
| Spécifications techniques détaillées | |
| Type d’équipement | Remorque plateforme autochargeuse |
| Année de l’ensemble | 2024 |
| Remorque | N&N Rhinos Junior – plateforme galvanisée |
| Configuration Jolex | TNP-8/20-20K |
| Chargeuse | Jolex DL1650 |
| Rotation de la chargeuse | 360° |
| Hauteur du mât | 2 083 mm (82 po / 6′ 10″) |
| Poids de la chargeuse | 1 345 kg (2 965 lb) |
| Portée maximale avec grappin | 5,03 m (16′ 6″) |
| Portée minimale du mât | 787 mm (31 po) |
| Capacité de levage à 9 pi | 2 268 kg (5 000 lb) |
| Capacité à pleine portée | 855 kg (1 885 lb) |
| Ouverture maximale du grappin | 1 321 mm (52 po) |
| Fermeture du grappin | 102 mm (4 po) |
| Rotation du grappin | Continue |
| Pression hydraulique | 2 300 psi |
| Débit hydraulique recommandé | 8 à 15 GPM |
| Motorisation du groupe hydraulique | Honda GX390 |
| Système hydraulique | Groupe autonome |
| Fourche | Kinshofer KM420* |
| Capacité nominale de la fourche | 2 722 kg (6 000 lb)* |
| Hauteur utile de la fourche | 1 219 à 1 727 mm (48 à 68 po)* |
| Longueur des fourchons | Environ 1 168 mm (46 po)* |
| Écartement maximal des fourchons | 1 016 mm (40 po)* |
| Poids de la fourche | Environ 202 kg (445 lb)* |
| Nivellement de la fourche | Mécanique automatique par déplacement du centre de gravité* |
| Charge minimale pour compensation automatique | Environ 499 kg (1 100 lb)* |
| Longueur inscrite au dossier | Environ 5,18 m (17 pi) |
| Longueur approximative avec timon | Environ 7,62 m (25 pi) |
| Largeur inscrite au dossier | 2 585 mm (101 3/4 po) |
🔧 Deux outils pour deux types de manutention
Grappin – pour les billots
Le grappin de 52 po à rotation continue constitue l’outil principal de la remorque. Il permet de saisir, lever, orienter et positionner les billots lors du chargement et du déchargement.
La rotation continue facilite particulièrement l’alignement des billots sur la plateforme.
Fourche Kinshofer – pour les gros bacs et palettes
La fourche Kinshofer KM420 élargit considérablement les possibilités de la DL1650.
Elle permet à la chargeuse de soulever par le dessous des charges. Par exemple, des gros bacs à bleuets et des palettes.
Elle offre aussi un mécanisme de nivellement automatique sous charge.
La même remorque peut ainsi répondre à des besoins de manutention très différents simplement en changeant l’outil installé sur la chargeuse.
✅ Avantages de la remorque autochargeuse Jolex DL1650
Une solution autonome pour le transport de billots
La chargeuse voyage directement avec la remorque. Le même ensemble peut donc charger les billots, les transporter et les décharger à destination. Cette autonomie réduit la dépendance à une deuxième machine pour effectuer la manutention.
Une portée de 16′ 6″
La portée maximale de 16′ 6″ avec le grappin permet de travailler sur une grande zone autour de la remorque. Elle permet aussi d’atteindre les billots sans placer la plateforme juste à côté de chaque charge.
Une capacité de 5 000 lb à 9 pi
Avec une capacité maximale publiée de 5 000 lb à 9 pi, la DL1650 offre un levage puissant. Sa portée reste idéale pour la manutention forestière.
Une deuxième vocation avec la fourche autonivelante
L’ajout de la Kinshofer KM420 apporte une polyvalence particulièrement intéressante au Saguenay–Lac-Saint-Jean.
Au-delà du travail avec les billots, la DL1650 peut aussi manutentionner de gros bacs à bleuets et des palettes. Cela ne modifie pas la vocation principale de la remorque.
Groupe hydraulique indépendant
Grâce à son moteur Honda GX390 et à son groupe hydraulique autonome, la chargeuse fonctionne sans aide. Elle ne dépend pas du circuit hydraulique du véhicule remorqueur.
Plateforme galvanisée

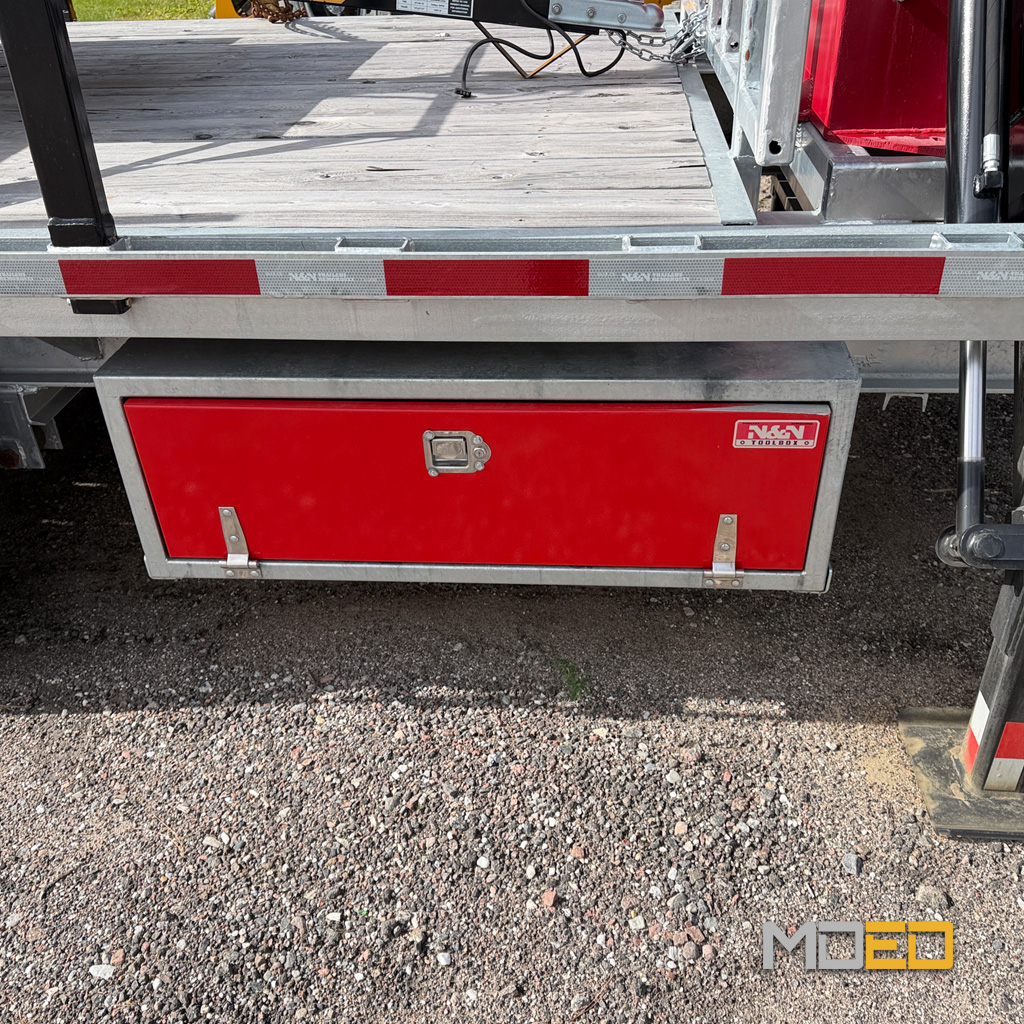

La plateforme galvanisée N&N Rhinos Junior protège mieux contre la corrosion. C’est très utile pour un équipement exposé aux intempéries. Elle résiste aussi aux conditions routières du Québec.
👉 Découvrez le Mahindra 1626 HST avec cueilleuse a bleuets D.H. de 66 pouces
Jolex DL1650 chez MDED
La remorque autochargeuse Jolex DL1650 combine le transport et la manutention des billots dans un seul ensemble autonome.
MDED, votre partenaire 360° – vente, location, service et pièces.
